Fuente De Poder Multiple Diy Completa Kit +/-5v12v/variable

1299 pesos

en 12x 131 pesos con 88 centavos

IVA incluido

Envío gratis a todo el país

Conoce los tiempos y las formas de envío.

Devolución gratis

Tienes 30 días desde que lo recibes.

Transformador:48V

Stock disponible

Devolución gratis

Tienes 30 días desde que recibes el producto para devolverlo. ¡No importa el motivo!

Garantía

Compra Protegida con Mercado Pago

Recibe el producto que esperabas o te devolvemos tu dinero

Garantía de la tienda

Garantía del vendedor: 30 días

Características principales

MarcaJASR Pro
ModeloMDF-FM-011
Potencia60 W

Otras características

  • Voltaje mínimo de entrada - Voltaje máximo de entrada: 110V - 127V

  • Voltaje mínimo de salida - Voltaje máximo de salida: 3V - 36V

  • Con protección contra cortocircuito: Sí

Descripción

Kit de fuente de voltaje Múltiple (modelo JASR-FM-011). Provee voltaje fijo (5V y +/-12V) y variable simétrica (+/-1.25V a +/-34V)*.
Corriente maxima de operación limitada a 1.5 A en cada salida o 2 A en conjunto.
Incluye un transformador con derivación central de 24V o 48V que limita el voltaje máximo de salida variable a un máximo teórico de +/-17V o +/-34V respectivamente.

- Ideal como base para crear la fuente de voltaje mas completa para tus propios proyectos electrónicos.
- Tiene tapa deslizable para fácil acceso.
- Fácil de personalizar, pintando estampando o con grabado laser!
- Incluye todo lo necesario para armarla sin salir de casa.*
- Manual y esquemático incluidos.
- Encuentra una mini PCB de regalo extra para usar como llavero o usarla como fuente de poder extra.

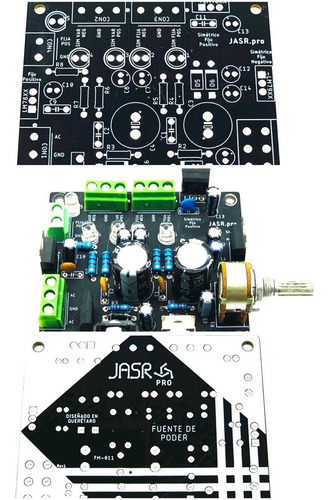

PCB 70mmx70mm de dos capas color negro mate con terminales estañadas para soldar** más fácil, incluye todos los componentes.

Cantidad Componente Valor Identificador
1 CAP_CERAMICO .33uf C11
3 CAP_CERAMICO .1uf C1, C2, C9
2 CAP_ELECTROLITICO 1000uf - 35v C3, C4
7 CAP_ELECTROLITICO 10uf - 50v C5, C6, C7, C8, C10, C13, C14
1 CAP_ELECTROLITICO 2.2uf - 50v C12
2 RESISTENCIA 120 R2, R3
5 RESISTENCIA 1K R4, R5, R6, R7, R8
6 DIODO 1N4007 D1, D2, D3, D4, D5, D6
3 CLEMA 3P 5MM CON1, CON2, CON3
1 CLEMA 2P 5MM CON4
1 POTENCIOMETRO DOBLE 2K R1
1 PUENTE_RECTIFICADOR KBP206 B1
5 LED_5MM Blanco 1, 2, 3, 4, 5
1 REGULADOR LM317 LM317
1 REGULADOR LM337 LM337
1 REGULADOR LM7912 -LM79XX
1 REGULADOR LM7812 +LM78XX
1 REGULADOR LM7805 LM78XX

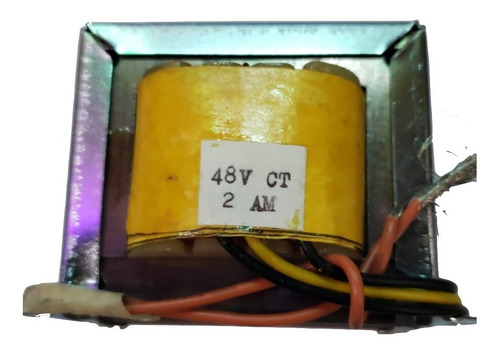

1 Transformador con derivación central de 2A, 24V o 48V
1 Voltímetro
5 Jacks Banana Eléctrica Roja - Hembra
1 Jack Banana Eléctrica Negra - Hembra
1 Porta fusible
1 Fusible - 2 A, 250 V
1 Interruptor con led
1 Conector de chasis para alimentación- Macho

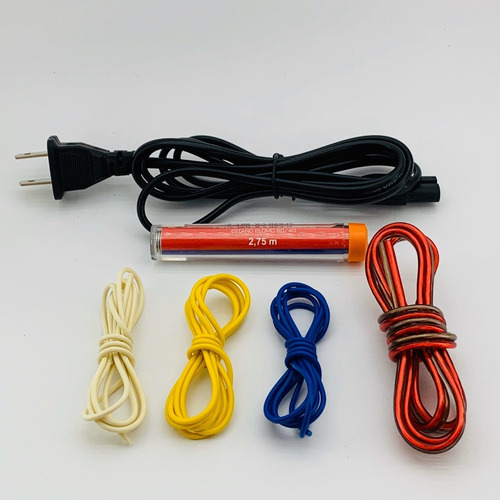

1 Cable de alimentación conector- Hembra
11 Tornillos con tuerca 5/32" x 1/2"
4 Tornillos con tuerca M3 x 3/4"
1x 1 metro cable Amarillo
1x 1 metro cable Blanco
1x 1 metro cable Azul
5 Disipadores con tornillo y tuerca
1 Tubo de soldadura Estaño-Plomo 60/40
1x Cable banana-caiman negro
1x Cable banana-caiman rojo
1 Caja de MDF para fuente de poder por piezas

*Se necesita un cautin, destornillador plano y pinzas de corte.
**Requiere soldar los componentes y armar la caja por parte del comprador.

Nota: Si se requiere solo el PCB sin componentes por favor revisa el producto sin la descripción en el titulo de "Comp Incluidos" o contactamos.

Este producto es diseñado en Querétaro, México.

También se vende solo la PCB y componentes, sin caja ni accesorios
