Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente

499 pesos

en 12x 50 pesos con 66 centavos

IVA incluido

Envío gratis a todo el país

Conoce los tiempos y las formas de envío.

Calcular cuándo llega

Stock disponible

variation-gallery
Imagen 1 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente
Imagen 2 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente
Imagen 3 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente
Imagen 4 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente
Imagen 5 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente
Imagen 6 de 6 de Pcb Fuente De Voltaje Fija/variable/simétrica Kit Componente

Características principales

Marca del producto electrónicoJASR.pro

Otros

  • Marcas compatibles: JASR.pro

Descripción

Kit de fuente de voltaje Múltiple (modelo JASR-FM-011). Provee voltaje fijo (5V y +/-12V) y variable simétrica (+/-1.25V a +/-34V).
Corriente maxima de operacion limitada a 1.5 A en cada salida o 2 A en conjunto.
Requiere de transformador con derivación central (no incluido). Dependiendo de la salida del transformador el rango del voltaje de salida variable simétrica cambia:
a) Transformador derivación central de 24V - Salida +/-1.25V a +/-14V (Recomendado)
b) Transformador derivación central de 36V - Salida +/-1.25V a +/-24V
c) Transformador derivación central de 48V - Salida +/-1.25V a +/-34V

Ideal como base para crear la fuente de voltaje mas completa para tus propios proyectos electrónicos.

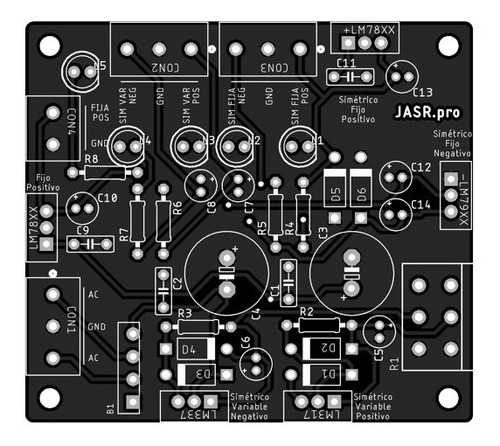

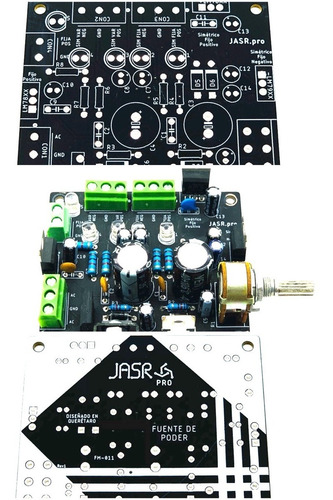

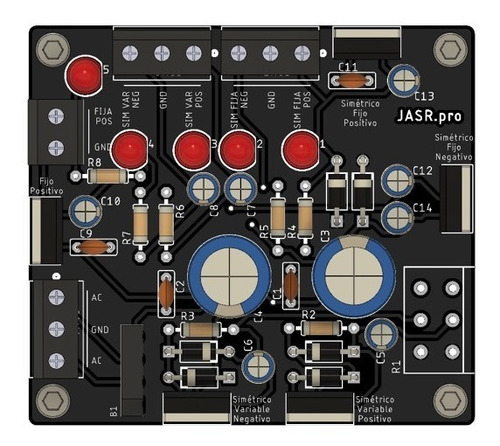

PCB 70mmx70mm de dos capas color negro mate con terminales estañadas para soldar* más fácil, incluye todos los componentes.

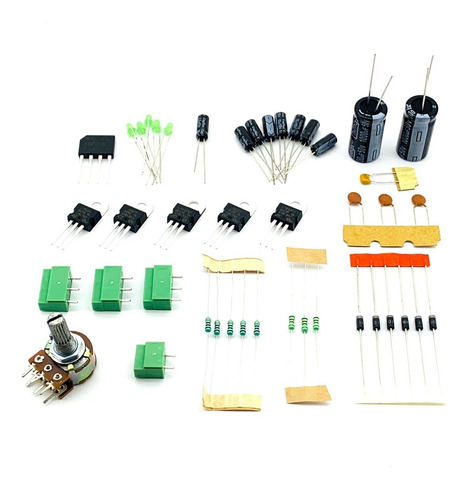

Cantidad Componente Valor Identificador
1 CAP_CERAMICO .33uf C11
3 CAP_CERAMICO .1uf C1, C2, C9
2 CAP_ELECTROLITICO 1000uf - 35v C3, C4
7 CAP_ELECTROLITICO 10uf - 50v C5, C6, C7, C8, C10, C13, C14
1 CAP_ELECTROLITICO 2.2uf - 50v C12
2 RESISTENCIA 120 R2, R3
5 RESISTENCIA 1K R4, R5, R6, R7, R8
6 DIODO 1N4007 D1, D2, D3, D4, D5, D6
3 CLEMA 3P 5MM CON1, CON2, CON3
1 CLEMA 2P 5MM CON4
1 POTENCIOMETRO DOBLE 2K R1
1 PUENTE_RECTIFICADOR KBP206 B1
5 LED_5MM Blanco 1, 2, 3, 4, 5
1 REGULADOR LM317 LM317
1 REGULADOR LM337 LM337
1 REGULADOR LM7912 -LM79XX
1 REGULADOR LM7812 +LM78XX
1 REGULADOR LM7805 LM78XX

*Requiere el soldado de componentes por parte del comprador.


Nota: Si se requiere solo el PCB sin componentes por favor revisa el producto sin la descripción en el titulo de "Comp Incluidos" o contactamos.

Este producto es diseñado en Querétaro, México.

También se vende como kit diy para una fuente completa
https://articulo.mercadolibre.com.mx/MLM-757745903-fuente-de-poder-multiple-diy-completa-kit-5v12vvariable-_JM

Palabras claves: Fuente de alimentación / Fuente de voltaje / Fuente de poder / PCB / Placa / Kit / Prototipo / Electrónica / Electrónico
